No coração de qualquer planta industrial moderna, o fluxo de fluidos dita o ritmo da produtividade. Seja em uma Estação de Tratamento de Efluentes (ETE), em uma refinaria química ou em uma linha de processamento alimentício, o isolamento preciso de uma linha e a regulagem de vazão são tarefas críticas que não admitem falhas. É nesse cenário que a valvula borboleta se consolida como uma das soluções mais versáteis, eficientes e econômicas da engenharia mecânica.
Embora pareça um componente simples à primeira vista, a valvula borboleta atua como o verdadeiro “porteiro” da indústria. Sua capacidade de abrir ou fechar totalmente o fluxo com apenas um quarto de volta (90 graus) oferece uma resposta rápida que poucas tecnologias conseguem igualar. No entanto, para um Gerente de Manutenção ou Supervisor de Operações, a preocupação vai além da performance nominal. O grande desafio reside na estanqueidade a longo prazo e nos riscos severos que surgem quando esse componente exige intervenção técnica, especialmente quando acoplado a tanques industriais de grande porte.
Neste artigo, vamos mergulhar na anatomia da valvula borboleta, entender suas aplicações estratégicas e, principalmente, abordar a dor latente de todo Engenheiro de Segurança: a manutenção de risco em espaço confinado (NR-33) e os protocolos necessários para garantir que a troca de um componente não se transforme em uma tragédia operacional.
Leia também: Como tratar efluentes industriais e garantir o descarte legal?
O Que é e Como Funciona? A Física do Design de 1/4 de Volta?

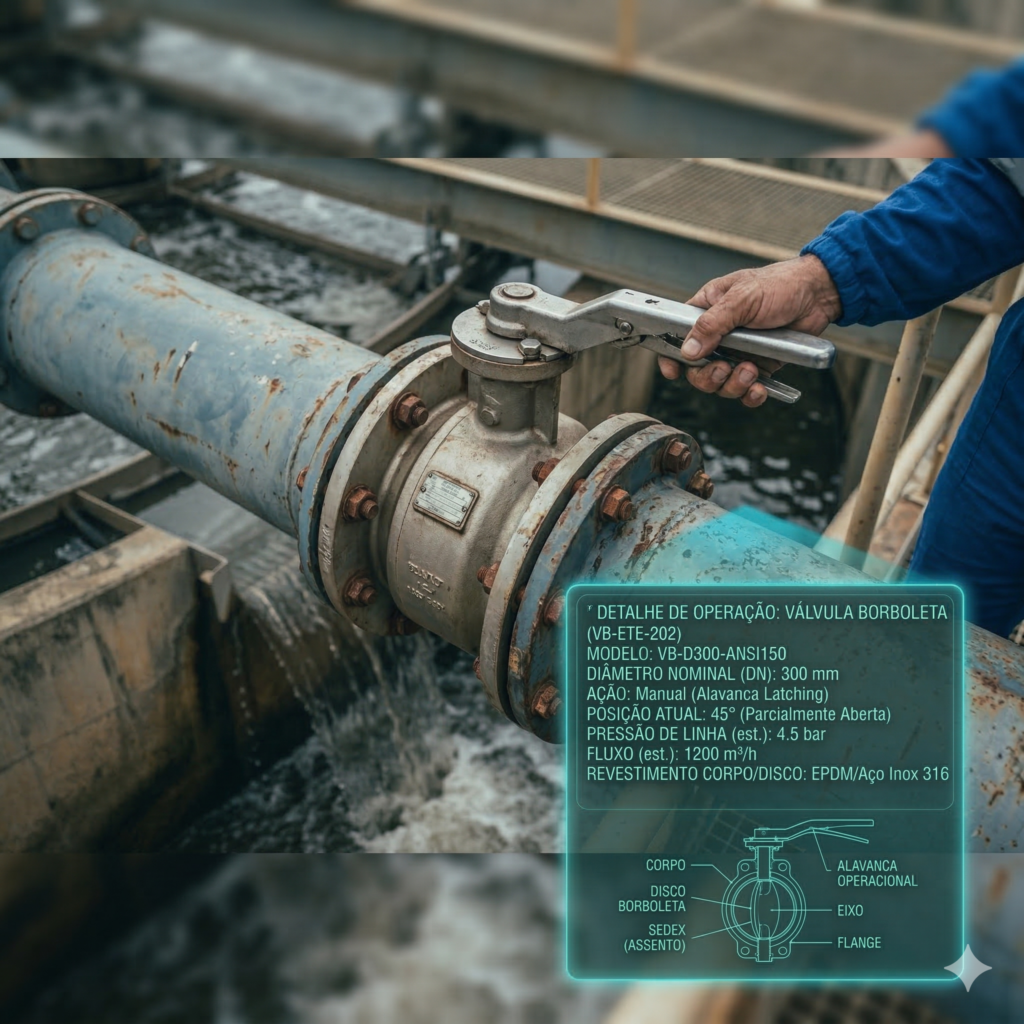

A valvula borboleta pertence à família das válvulas de movimento rotativo. Seu design consiste em um corpo circular, uma haste de acionamento e um disco — a “borboleta” propriamente dita — que gira em torno de um eixo transversal ao fluxo. Quando a válvula é acionada, o disco gira 90 graus: na posição aberta, ele fica paralelo ao fluxo, permitindo a passagem do fluido; na posição fechada, ele pressiona a sede de vedação, interrompendo o trajeto.
Essa mecânica confere vantagens competitivas inegáveis. Diferente das válvulas gaveta, que exigem múltiplas voltas e ocupam muito espaço vertical, a valvula borboleta é compacta, leve e de instalação simplificada entre flanges de tubulação. Segundo normas da ABNT, o dimensionamento correto desses componentes deve prever não apenas a pressão de trabalho, mas a compatibilidade química dos materiais com o fluido processado.
Os principais componentes mecânicos que garantem o sucesso de uma valvula borboleta são:
- Corpo: Geralmente em ferro fundido, aço carbono ou inox, projetado nos modelos Wafer (preso entre flanges) ou Lug (com olhais roscados).
- Disco (Borboleta): O elemento de bloqueio de fluidos. Pode ser revestido para resistir à corrosão severa.
- Haste: O elo entre o atuador (manual ou automático) e o disco.
- Sede de Vedação: O elastômero (EPDM, Viton, Teflon) que garante que não ocorram vazamentos internos quando a válvula está fechada.
Aplicações Críticas no Chão de Fábrica
A versatilidade da valvula borboleta permite que ela seja utilizada em diâmetros que variam de 2 a mais de 60 polegadas. Na Mixtura, observamos uma demanda crescente por esses componentes em sistemas de mistura e armazenamento, onde o controle de carga e descarga de tanques industriais exige precisão absoluta.
Em Estações de Tratamento de Água (ETA) e Efluentes (ETE), a valvula borboleta é peça fundamental no controle de retrolavagem de filtros e na dosagem de químicos. Por ser um componente de resposta rápida, ela é ideal para automação com atuadores pneumáticos ou elétricos, permitindo que o sistema de supervisão da planta gerencie o controle de fluxo sem intervenção manual constante.
No entanto, a relação mais íntima desse componente ocorre com os tanques industriais. Frequentemente instalada na base ou nas laterais de reservatórios de 5.000, 10.000 ou 50.000 litros, a válvula suporta a pressão hidrostática da coluna de fluido. Se a vedação falha nessa posição, o prejuízo não é apenas o desperdício de produto, mas o risco ambiental e a interrupção total da linha de produção.
Quando a Válvula Falha: A Dor da Manutenção?

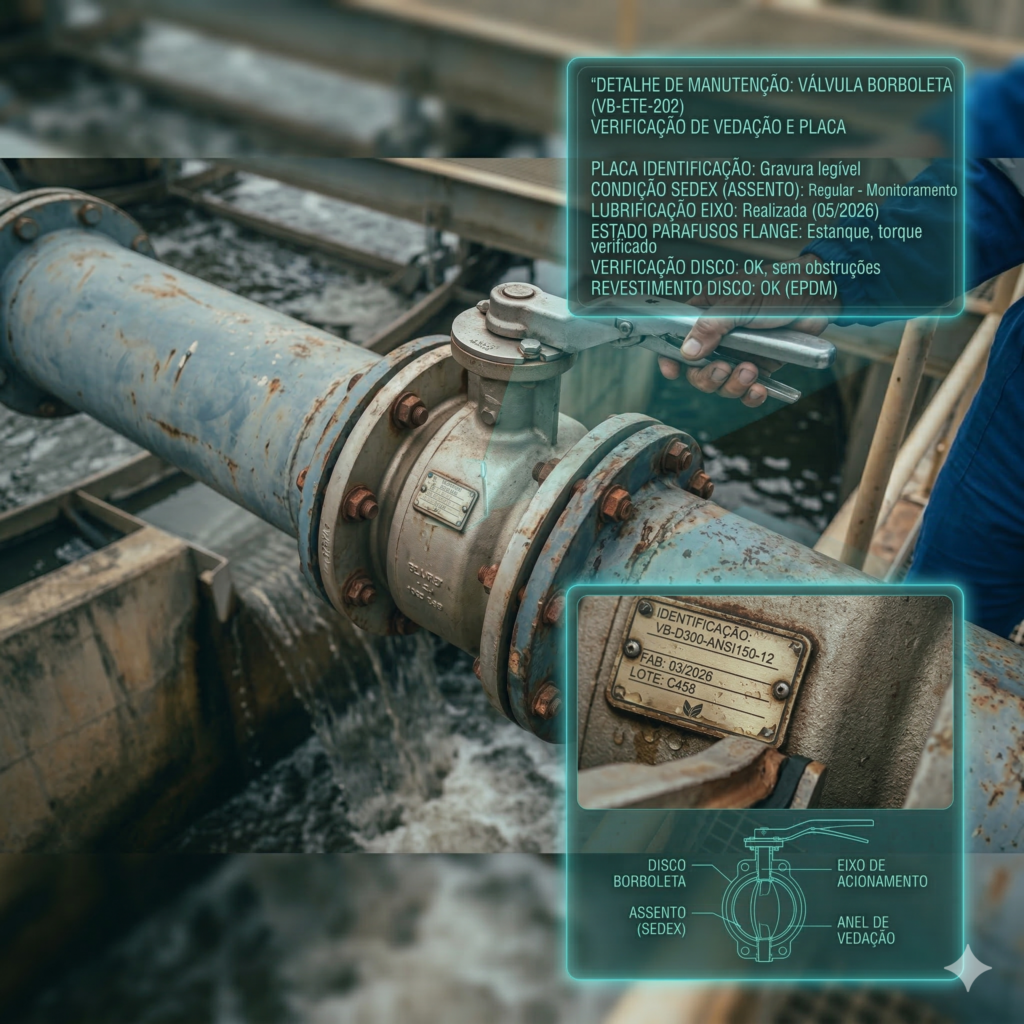

Toda valvula borboleta possui um ciclo de vida. Com o tempo, o atrito constante do fluido e a abrasão de resíduos sólidos (comuns em efluentes) degradam a sede de vedação. O resultado é o vazamento interno: a válvula indica que está fechada, mas o fluido continua passando. Para o Gerente de Manutenção, este é o início de um pesadelo logístico.
Trocar uma válvula danificada parece um serviço mecânico simples de bancada, mas no ambiente industrial, o contexto é tudo. Se a válvula está na saída de um tanque de lodo biológico ou de um reator químico, a substituição exige o esvaziamento total do reservatório e o bloqueio rigoroso de energias através do protocolo LOTO (Lockout/Tagout). Conforme manuais da OSHA, o bloqueio de energia perigosa é o primeiro passo para evitar acionamentos acidentais que podem soterrar ou eletrocutar o trabalhador.
Além disso, resíduos acumulados na tubulação ou no fundo do tanque impedem o acesso seguro à válvula. Muitas vezes, a linha precisa ser “soprada” ou o tanque precisa de uma limpeza profunda antes que o mecânico possa soltar os parafusos do flange. É aqui que o serviço deixa de ser puramente mecânico e entra em uma zona de alto risco.
A Linha Tênue entre a Troca Mecânica e a NR-33
Aqui chegamos ao ponto de maior tensão para o Engenheiro de Segurança do Trabalho. Quando uma valvula borboleta de grande porte precisa ser trocada na base de um decantador ou tanque de equalização, a operação frequentemente configura-se como trabalho em espaço confinado.
O reservatório industrial, após ser esvaziado, retém lodo e gases tóxicos como o Sulfeto de Hidrogênio ($H_2S$) e Metano ($CH_4$). Para que o mecânico acesse a parte interna ou trabalhe na conexão da válvula, ele precisa de uma atmosfera segura. Segundo a Fundacentro, a falta de oxigênio e a intoxicação por gases residuais são as maiores causas de fatalidades em manutenções industriais.
Realizar a manutenção de uma linha sem considerar a NR-33 é uma roleta russa. A limpeza do tanque para liberar a válvula exige:
- Monitoramento atmosférico contínuo.
- Ventilação exaustora e insufladora.
- Presença de um vigia de entrada certificado.
- Emissão obrigatória da PET (Permissão de Entrada e Trabalho).
Tabela: Tipos de Falhas na Válvula vs. Impacto no Tanque/Operação
| Sintoma de Falha | Causa Provável | Impacto na Operação | Risco de Manutenção |
| Vazamento pela Haste | Desgaste da gaxeta/O-ring | Contaminação do pátio e perda de pressão | Exposição direta ao químico perigoso |
| Passagem com Válvula Fechada | Sede de vedação rompida ou disco erodido | Incapacidade de isolar o tanque para limpeza | LOTO ineficiente; risco de engolfamento |
| Travamento do Atuador | Incrustação de sólidos no disco | Parada forçada do processo produtivo | Necessidade de força mecânica; risco de impacto |
| Corrosão do Disco | Incompatibilidade de material | Vazamento químico e falha estrutural | Risco de asfixia por gases gerados pela reação |
A Solução Mixtura: Engenharia Segura e Serviço Especializado
A Mixtura não é apenas uma empresa que entende de tanques e misturadores; somos especialistas em garantir que sua planta opere com o máximo de segurança e o mínimo de risco jurídico para o seu CNPJ. Nossa abordagem é 360º:
1. Engenharia de Prevenção
Na fabricação de nossos tanques, projetamos as conexões de flanges e suportes para válvulas visando a manutenibilidade. Um design inteligente prevê que a valvula borboleta possa ser trocada sem que o operador precise fazer contorcionismos ou entrar desnecessariamente em zonas críticas. Tanques com fundo cônico facilitam o escoamento total, reduzindo o acúmulo de lodo que gera gases tóxicos.
2. Manutenção de Elite (NR-33)
Sabemos que, por melhor que seja o projeto, a manutenção em algum momento será necessária. A pergunta para o Gerente de Planta é: você quer arriscar sua equipe própria nesse ambiente?
A Mixtura oferece serviços terceirizados de manutenção industrial focados em ambientes de altíssimo risco. Nossas equipes são 100% certificadas em NR-33 e NR-35, equipadas com detectores de gás de última geração, tripés de resgate e ventilação mecânica forçada. Nós assumimos a limpeza dos tanques, o bloqueio de energias e a substituição da sua valvula borboleta de forma segura, rápida e em conformidade com as normas do Ministério do Trabalho.
Confira nossos tanques com design seguro:
SEGUIR A MIXTURA NO INSTAGRAMProtocolos de Segurança para Manutenção em Linhas Conectadas a Tanques
Antes de qualquer mecânico soltar o primeiro parafuso de uma valvula borboleta acoplada a um reservatório, um checklist de segurança rigoroso deve ser seguido. O amadorismo nessa fase é a causa número um de acidentes fatais por soterramento de lodo ou intoxicação.
Passos Inegociáveis:
- Drenagem e Purga: Certificar-se de que o nível do fluido está abaixo da conexão da válvula.
- Monitoramento de Atmosfera: Medir a presença de gases combustíveis e tóxicos na boca de saída.
- Isolamento Físico (LOTO): Bloquear eletricamente as bombas de alimentação do tanque e travar mecanicamente as válvulas de montante.
- Ventilação Forçada: Mesmo em áreas abertas, bacias de contenção e bases de tanques podem acumular gases pesados que expulsam o oxigênio.
- Presença de Vigilante: Nunca realizar a troca da válvula sozinho. Um vigia externo deve monitorar a operação continuamente.
Performance com Preservação da Vida
A valvula borboleta é, inegavelmente, um componente essencial para o sucesso operacional de qualquer indústria que lida com fluidos. Sua eficiência no controle e bloqueio garante que os processos de mistura e tratamento ocorram conforme o planejado. No entanto, a excelência industrial em 2026 exige que a visão técnica caminhe de mãos dadas com a segurança do trabalho.
Escolher boas válvulas e tanques bem projetados é o primeiro passo para reduzir a necessidade de manutenções corretivas. Mas, quando o desafio da manutenção em ambientes perigosos surge, a decisão mais estratégica e ética que um gestor pode tomar é confiar o serviço a especialistas que dominam a NR-33.
Na Mixtura, unimos a precisão da engenharia de fabricação ao rigor da segurança em espaços confinados. Proteja sua produção, blinde seu CNPJ e, acima de tudo, preserve a vida de quem faz sua indústria girar.
