A decisão parece simples, quase uma questão de preferência geométrica. No entanto, escolher a orientação de um novo tanque industrial baseando-se apenas no espaço disponível é um dos erros de engenharia mais comuns e caros que uma planta pode cometer.
Imagine investir em um tanque horizontal para economizar altura, apenas para descobrir que a agitação de sólidos se tornou ineficiente, gerando pontos de acúmulo e inconsistência no produto. Ou optar por um tanque vertical imponente que, apesar de economizar área, exige uma fundação civil complexa e custosa que não foi prevista no orçamento inicial.
A escolha entre tanques verticais horizontais não é trivial; é uma decisão técnica fundamental que impacta diretamente a eficiência do processo, os custos operacionais e a segurança da instalação.
Você também pode se interessar: Automação Dosagem Química: Precisão que Gera Lucro e Segurança
Para o engenheiro de projetos ou o gerente industrial, a pressão por otimizar o layout da planta é constante. Contudo, essa otimização não pode sacrificar a performance.
Cada orientação de tanque oferece um conjunto único de vantagens e desvantagens que vão muito além da ocupação de espaço. Entender profundamente as implicações de cada escolha, desde a hidrodinâmica da mistura até a facilidade de limpeza e manutenção, é crucial.
Este comparativo sobre tanques verticais horizontais foi criado para ser um guia prático, ajudando você a tomar a decisão mais inteligente e rentável para a sua aplicação específica.

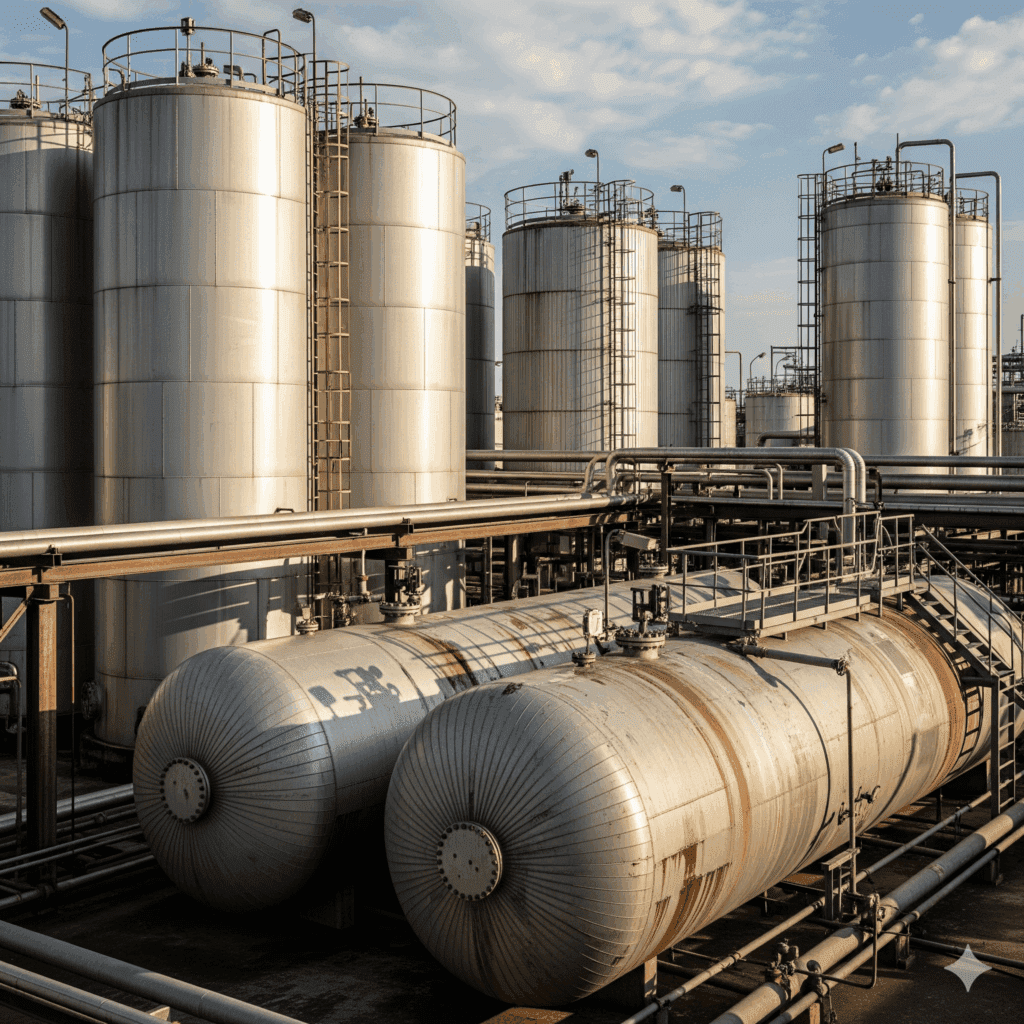

O Duelo dos Gigantes: Tanques Verticais Horizontais Lado a Lado
Para facilitar a análise, vamos colocar os dois modelos em um comparativo direto, avaliando os critérios mais críticos para qualquer processo industrial.
Ocupação de Espaço (Footprint vs. Altura)
Este é o ponto de partida mais óbvio.
- Tanques Verticais: São os reis da otimização de área. Eles utilizam o espaço aéreo, liberando metros quadrados valiosos no chão de fábrica. Para plantas com espaço limitado ou que precisam instalar múltiplos tanques, a verticalização é frequentemente a solução mais lógica. No entanto, é preciso considerar as restrições de altura do local (pé-direito) e a necessidade de estruturas de acesso como plataformas e escadas.
- Tanques Horizontais: Exigem uma área de solo (footprint) consideravelmente maior para o mesmo volume. São ideais para instalações com limitações de altura, como galpões baixos ou instalações subterrâneas. A facilidade de acesso a todas as conexões e pontos de inspeção no nível do solo também pode ser uma vantagem.
Eficiência de Mistura e Agitação
Aqui, a física joga um papel crucial e a escolha errada pode comprometer lotes inteiros.
- Tanques Verticais: Geralmente, oferecem uma mistura muito mais eficiente e homogênea, especialmente os de fundo cônico ou abaulado. A geometria favorece a criação de um vórtice controlado, permitindo que agitadores de eixo central distribuam a energia de forma uniforme por todo o volume. São a escolha superior para suspensão de sólidos, reações químicas e processos que exigem alta homogeneidade.
- Tanques Horizontais: A agitação é mais complexa. O formato alongado cria “zonas mortas”, principalmente nas extremidades, onde a mistura é menos intensa. Embora seja possível usar múltiplos agitadores ou agitadores de entrada lateral, a homogeneização completa é um desafio maior e consome mais energia. Para processos simples de armazenamento ou mistura de líquidos de baixa viscosidade, podem ser suficientes.
Um Desafio Real Resolvido pela Mixtura
Um cliente na indústria de cosméticos enfrentava problemas de consistência na produção de um creme de alta viscosidade. Utilizavam tanques verticais horizontais deitados para otimizar o espaço, mas o resultado era um produto não uniforme.
A equipe de engenharia da Mixtura analisou a reologia do produto e a dinâmica do processo. A solução foi substituir os tanques por um sistema vertical com fundo cônico e um agitador de dupla hélice com raspadores. A mudança eliminou as zonas mortas, garantindo uma mistura perfeita e reduzindo o tempo de batelada em 25%.
Instalação, Fundações e Custos
O custo do tanque é apenas uma parte da equação.
- Tanques Verticais: Especialmente os de grande volume, exercem uma pressão concentrada em uma pequena área. Isso exige uma base de concreto (fundação) robusta e bem projetada para evitar recalques. O custo da engenharia civil pode ser um fator significativo no investimento total. A montagem em campo também pode ser mais complexa.
- Tanques Horizontais: A carga é distribuída por uma área maior sobre “berços” ou “selas”. Geralmente, as exigências de fundação são mais simples e baratas. A instalação costuma ser mais rápida, pois muitos chegam prontos de fábrica, necessitando apenas do posicionamento e conexão.
Limpeza e Manutenção
A facilidade de acesso e a geometria interna são determinantes.
- Tanques Verticais: Modelos com fundo cônico são excelentes para drenagem completa e limpeza (CIP – Clean-in-Place), evitando o acúmulo de resíduos. No entanto, o acesso ao topo e a instrumentos pode exigir plataformas de segurança, adicionando complexidade e custo. A entrada para manutenção pode ser considerada um espaço confinado, exigindo protocolos de segurança rigorosos conforme a NR-33.
- Tanques Horizontais: A limpeza pode ser um desafio, pois a drenagem total nem sempre é fácil, podendo restar produto no fundo. Por outro lado, a inspeção visual e o acesso a válvulas e bocais costumam ser mais simples e seguros, pois estão mais próximos do nível do solo.
A tabela abaixo resume os pontos-chave neste comparativo de tanques verticais horizontais:
| Característica | Tanques Verticais | Tanques Horizontais |
| Uso do Espaço | Excelente (otimiza área) | Ruim (grande footprint) |
| Eficiência de Mistura | Superior (ideal p/ sólidos) | Desafiadora (risco de zonas mortas) |
| Fundação | Mais complexa e custosa | Mais simples e barata |
| Limpeza (CIP) | Excelente (fundo cônico) | Desafiadora (drenagem incompleta) |
| Acesso/Segurança | Requer plataformas e cuidados (NR-33) | Acesso mais fácil e seguro |
A escolha ideal entre tanques verticais horizontais depende de uma análise criteriosa do seu processo. Não existe uma resposta única. É preciso pesar cada variável: o produto a ser armazenado ou misturado, os requisitos do processo, as limitações do local e o orçamento total do projeto. Uma consultoria de engenharia especializada, como a oferecida pela Mixtura, é o caminho mais seguro para garantir um investimento assertivo e uma operação sem surpresas.
FAQ Técnico: Perguntas Frequentes sobre Tanques Verticais Horizontais
Para estocar líquidos voláteis, qual a melhor opção?
Tanques verticais com teto fixo ou flutuante são geralmente preferidos. A menor área de superfície do líquido exposta ao espaço de vapor (ullage) em tanques verticais ajuda a minimizar as perdas por evaporação em comparação com tanques horizontais de mesmo volume.
Como a orientação do tanque afeta a precisão dos instrumentos de nível?
Em tanques verticais, uma pequena variação no nível representa um grande volume, tornando a medição mais fácil. Em tanques horizontais, o volume por unidade de altura varia drasticamente, exigindo instrumentos mais sofisticados ou tabelas de calibração complexas.
Existe uma regra de volume para a escolha entre tanques verticais horizontais?
Embora não seja uma regra fixa, para grandes volumes (acima de 50.000 litros), tanques verticais são quase sempre a opção mais econômica e eficiente em termos de espaço e material. Tanques horizontais são mais comuns para volumes menores ou aplicações de processo específicas.
