O controle operacional de uma Estação de Tratamento de Efluentes (ETE) depende da integração entre processo, equipamentos mecânicos e automação. Em reatores biológicos, tanques de equalização, câmaras de coagulação e floculação, a agitação precisa fornecer a energia adequada para cada etapa, seja para manter sólidos em suspensão, homogeneizar o efluente ou promover a formação de flocos.

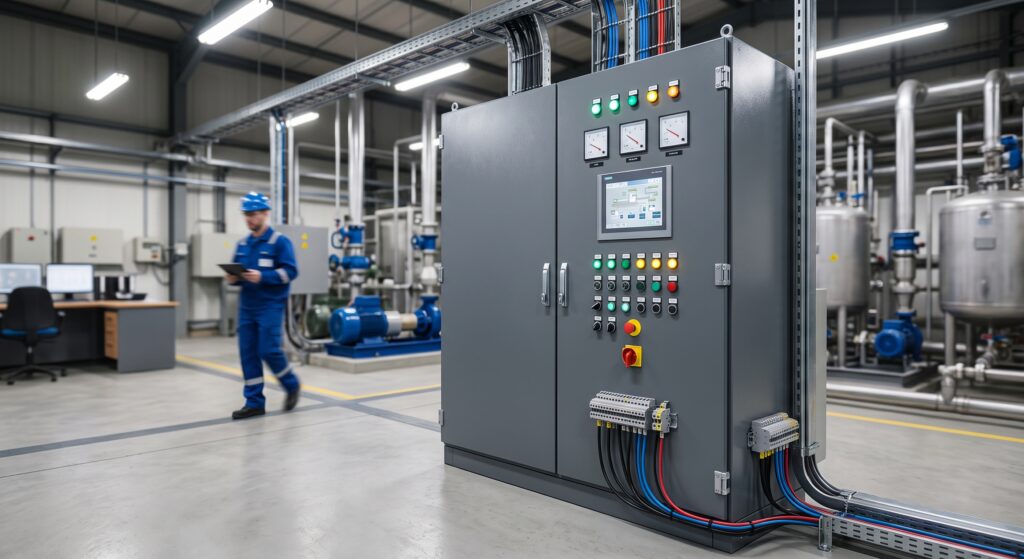

O painel elétrico não deve ser tratado apenas como um conjunto de disjuntores e comandos. Quando corretamente especificado, ele concentra as funções de acionamento, proteção, monitoramento e controle dos equipamentos, contribuindo para uma operação mais estável, segura e eficiente.
Um bom projeto considera conjuntamente as características do efluente, a geometria do tanque, o tipo de impelidor, a potência do motor, a estratégia de operação e as condições ambientais de instalação do painel.
Como o inversor de frequência contribui para o controle da agitação em uma ETE?
Efluentes sanitários e industriais podem variar significativamente ao longo do dia. Alterações de vazão, temperatura, concentração de sólidos suspensos, densidade e viscosidade influenciam diretamente o comportamento do fluido dentro dos tanques.
Em sistemas convencionais com partida direta, o motor opera em uma única rotação. Essa solução pode ser adequada para processos estáveis, mas oferece pouca flexibilidade quando a carga do efluente muda ou quando o processo exige diferentes intensidades de mistura ao longo da operação.
A utilização de um painel elétrico com inversor de frequência permite ajustar a rotação do agitador conforme a necessidade do processo. Essa regulagem pode ser feita manualmente pelo operador, por receitas de operação previamente programadas ou, quando o escopo prevê instrumentação e automação, a partir de sinais de processo como nível, vazão, densidade, pH ou torque do motor.
A redução ou o aumento controlado da rotação influencia a potência transferida ao fluido, o padrão de circulação e o nível de cisalhamento promovido pelo impelidor. Na prática, isso ajuda a adequar a mistura às condições reais de operação, evitando tanto o consumo energético excessivo quanto uma agitação insuficiente para manter a homogeneidade desejada.
É importante destacar que o inversor não substitui o correto dimensionamento mecânico. O desempenho do sistema continua dependente da seleção adequada do tipo e diâmetro da hélice, rotação de projeto, comprimento e diâmetro do eixo, posição do agitador e geometria do tanque.
A implementação de um painel elétrico dotado de inversores de frequência vetoriais resolve esse gargalo fluidodinâmico. O sistema pode ser parametrizado para ler sinais de sensores de viscosidade ou analisadores de densidade, ajustando a rotação (RPM) do impelidor em tempo real. Essa modulação assegura que a potência mecânica transferida ao fluido mantenha a turbulência na faixa ideal de projeto, maximizando a cinética de degradação da matéria orgânica sem impor estresse mecânico desnecessário ao eixo de aço inoxidável do agitador.
Como o monitoramento de corrente ajuda a proteger agitadores contra obstruções?
Mesmo com etapas preliminares de gradeamento e peneiramento, resíduos fibrosos como cabelos, estopas, plásticos e materiais têxteis podem alcançar tanques e reatores. Esses materiais podem se enrolar no eixo ou no impelidor do agitador, condição conhecida no setor como ragging.
O acúmulo de resíduos aumenta o arrasto sobre o conjunto rotativo e pode elevar o torque requerido pelo motor. Se essa condição persistir, há risco de sobrecarga elétrica, aquecimento do motor, desgaste de componentes mecânicos e, em casos mais severos, danos ao eixo, redutor ou impelidor.
Um painel elétrico bem projetado pode monitorar corrente, torque estimado pelo inversor, falhas térmicas e outros alarmes do acionamento. Ao identificar uma condição anormal, o sistema pode gerar alarme, desligar o equipamento de forma protegida ou, quando previsto no projeto e validado para a aplicação, executar uma lógica de reversão controlada para tentar liberar o material acumulado.
Esses recursos não eliminam a necessidade de manutenção preventiva e de um sistema eficiente de remoção de sólidos, mas ajudam a detectar anomalias antes que elas evoluam para uma falha mecânica mais grave.
Por que o controle de rotação é importante na coagulação e floculação?
Nas etapas físico-químicas de tratamento, a intensidade de agitação deve ser compatível com a função de cada tanque. Na coagulação, normalmente é necessária uma mistura rápida para dispersar adequadamente os reagentes no efluente. Já na floculação, o objetivo é favorecer o contato entre partículas sem romper os flocos formados.
Uma rotação excessiva pode elevar o cisalhamento e prejudicar flocos já desenvolvidos. Por outro lado, uma mistura muito baixa pode causar má distribuição do polímero, zonas mortas ou sedimentação prematura de sólidos.
O painel elétrico, especialmente quando equipado com inversores de frequência, permite ajustar a rotação dos misturadores de acordo com a etapa do processo. Em sistemas com câmaras de floculação em série, por exemplo, podem ser definidos perfis de rotação progressivamente menores, acompanhando o crescimento e a maior fragilidade dos flocos.
O ajuste deve ser definido a partir do projeto de processo. Parâmetros como gradiente de velocidade, potência por volume, tempo de detenção, tipo de polímero, concentração de sólidos e características do efluente precisam ser avaliados para que o controle elétrico entregue o resultado esperado.
O painel elétrico é a ferramenta que permite ao engenheiro de processos sintonizar o gradiente de velocidade exato. Através do ajuste fino da frequência, o painel controla a potência absorvida. Em plantas de alta performance, a programação do painel prevê perfis de rotação decrescentes em câmaras de floculação em série, reduzindo o cisalhamento gradativamente à medida que o floco ganha massa e volume. É o domínio elétrico garantindo o sucesso da reação química e da separação de fases. Para aprofundar o conhecimento sobre normas de painéis de baixa tensão, as diretrizes da Associação Brasileira de Normas Técnicas (ABNT) – NBR IEC 61439 fornecem a base regulatória indispensável para projetos seguros.
Como especificar o grau de proteção do painel elétrico em uma ETE?
O ambiente de uma ETE pode apresentar elevada umidade, respingos, poeira, névoas químicas e gases corrosivos. Em áreas associadas a processos anaeróbios, por exemplo, a presença de gás sulfídrico (H₂S) exige atenção especial, pois esse composto pode acelerar a corrosão de conexões, barramentos e componentes eletroeletrônicos.
Por isso, a especificação do invólucro do painel deve considerar o local real de instalação. Painéis instalados em salas elétricas protegidas podem demandar uma solução diferente daqueles montados próximos a tanques abertos, lavadores de gases ou áreas externas.
Grau de proteção IP, material do invólucro, vedação, ventilação, prensa-cabos, tratamento superficial e distância em relação à fonte de gases são elementos que devem ser definidos no projeto. Dependendo da severidade do ambiente, podem ser avaliados painéis em aço inoxidável, poliéster reforçado com fibra de vidro (PRFV) ou outros materiais compatíveis com a atmosfera do local.
A NBR IEC 61439 estabelece requisitos aplicáveis a conjuntos de manobra e controle de baixa tensão, sendo uma referência importante para o desenvolvimento de painéis seguros e adequados à instalação.
Como o painel elétrico contribui para a segurança na manutenção?
A manutenção de agitadores, bombas e demais equipamentos de uma ETE pode envolver riscos elétricos, mecânicos e, em determinados casos, atividades em espaços confinados. Tanques, poços, reatores e caixas de inspeção devem ser avaliados conforme os critérios da NR-33 antes de qualquer intervenção.
No lado elétrico, o painel deve prever meios seguros de seccionamento e bloqueio das fontes de energia. Chaves seccionadoras bloqueáveis, dispositivos para cadeado, sinalização, identificação de circuitos e procedimentos de bloqueio e etiquetagem (Lockout/Tagout – LOTO) são recursos fundamentais para evitar partidas acidentais durante serviços de manutenção.
Quando um agitador está associado a sensores de nível, CLP ou comando remoto, o bloqueio precisa impedir qualquer possibilidade de religamento automático enquanto houver pessoas expostas ao risco. Essa condição deve fazer parte do projeto elétrico, da lógica de automação e dos procedimentos operacionais da planta.
Além da NR-10 e da NR-33, os requisitos de segurança aplicáveis a máquinas e equipamentos devem ser avaliados conforme a configuração de cada sistema.
Engenharia integrada para sistemas de mistura em ETEs
A confiabilidade de uma estação de tratamento está diretamente ligada à qualidade do projeto e à compatibilidade entre seus equipamentos. Um agitador corretamente dimensionado, associado a um painel elétrico adequado e a uma estratégia de controle coerente, contribui para a estabilidade operacional e para a redução de intervenções corretivas.
A Mixtura desenvolve sistemas de agitação industrial considerando as condições específicas de cada aplicação: volume do tanque, viscosidade, concentração de sólidos, densidade, geometria, regime de operação e objetivo do processo.
Além do dimensionamento mecânico do conjunto de mistura, orientamos a integração com os recursos elétricos e de automação necessários para a operação do equipamento. O resultado é uma solução tecnicamente compatível com o processo, preparada para oferecer segurança, facilidade operacional e maior confiabilidade ao tratamento de efluentes.
