Na engenharia de processos modernos, o tempo é o ativo mais caro da fábrica. Operar exclusivamente com reatores de batelada (tanques gigantes onde o fluido entra, é misturado e depois esvaziado) consome energia, exige paradas constantes e cria gargalos produtivos. Quando a sua linha de produção exige a homogeneização contínua de fluidos, a injeção de gases em líquidos ou a diluição de químicos em tempo real, a solução mais elegante e lucrativa da fluidodinâmica entra em cena: o misturador estático inox.
Para um Diretor Industrial ou Engenheiro de Processos, adotar um misturador estático inox é o ápice da otimização de OPEX. Ele realiza misturas de altíssima complexidade diretamente na tubulação, sem motores, sem hélices, sem consumo de energia elétrica e com manutenção mecânica virtualmente nula.
No entanto, a ausência de partes móveis não isenta o equipamento dos desafios químicos e operacionais. Quando instalado em linhas de polímeros densos ou efluentes agressivos, o risco de entupimento existe. A intervenção técnica para desobstruir e limpar essas linhas tubulares de alta pressão aciona imediatamente protocolos críticos de segurança, envolvendo bloqueio de energias e, dependendo da configuração da planta, o temido espaço confinado (NR-33). Neste artigo de imersão técnica, vamos desvendar a matemática da mistura estática e como blindar a sua equipe durante as paradas de manutenção na tubulação.
Leia também: Tanque Para Manter Sólidos em Suspensão
A Engenharia Invisível: Como o fluido se mistura sozinho?

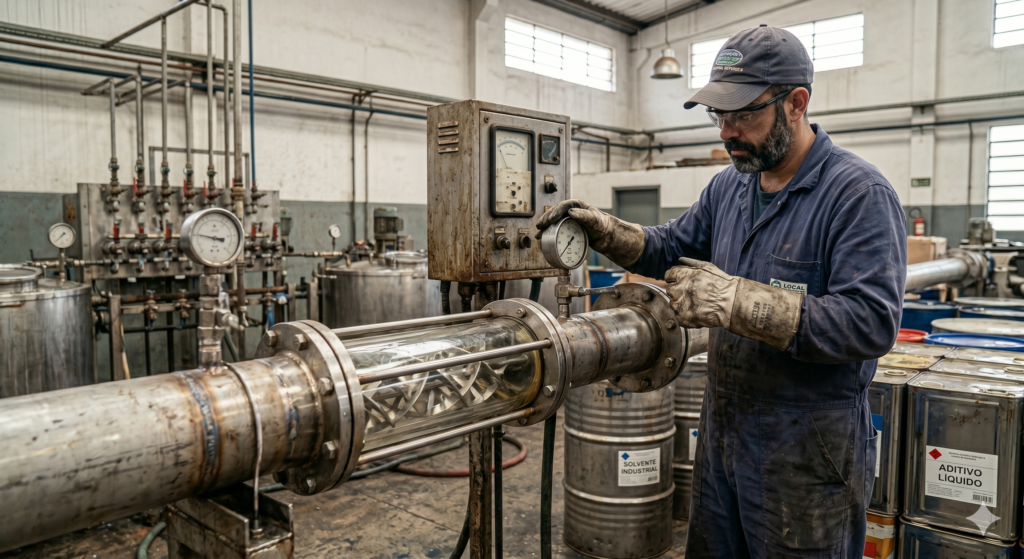

O misturador estático inox parece, à primeira vista, apenas um segmento de tubo metálico. O segredo está no seu núcleo. Em seu interior, uma série de elementos geométricos (defletores, aletas helicoidais ou lâminas corrugadas) são soldados ou encaixados com precisão milimétrica.
A força motriz desse equipamento não é um motor, mas a energia cinética do próprio fluido gerada pelas bombas de recalque da fábrica. Quando os fluidos (A e B) são empurrados através do tubo, os elementos internos forçam a divisão, a rotação e a recombinação contínua do fluxo.
A matemática por trás da homogeneização é exponencial. Em um misturador estático de elementos helicoidais, o número de camadas (estrias) formadas no fluido dobra a cada elemento que ele atravessa. A eficiência da mistura pode ser expressa pela fórmula simples:
$$N_L = 2^n$$ Onde $N_L$ é o número de camadas de fluido formadas e $n$ é o número de elementos estáticos internos. Se o seu misturador estático inox possuir 20 elementos, o fluido será dividido e sobreposto em mais de 1 milhão de camadas ($2^{20}$), entregando uma homogeneidade perfeita na saída do tubo, num espaço de tempo curtíssimo.
A Soberania do Aço Inoxidável (Inox 316L)
Por que o Inox é inegociável? Em processos de injeção de cloro, diluição de ácidos ou indústrias alimentícias, a resistência à corrosão e o grau sanitário são leis. O Inox 316L com eletropolimento impede a ancoragem de biofilmes (bactérias) e suporta processos agressivos de higienização CIP (Clean-in-Place) em altíssimas temperaturas, garantindo que o misturador não sofra desgaste prematuro por oxidação química.
Misturador Estático Inox vs. Misturador Mecânico (Tanque)
Para guiar a tomada de decisão em projetos de expansão da sua planta, veja as diferenças estruturais:
| Critério de Desempenho | Misturador Estático Inox (Em Linha) | Misturador Mecânico Dinâmico (Tanque) |
| Consumo de Energia Elétrica | Zero (Usa a pressão da bomba) | Alto (Motores e redutores pesados) |
| Tempo de Mistura | Instantâneo (Mistura contínua) | Demorado (Depende do tempo de batelada) |
| Manutenção Mecânica | Nula (Sem peças móveis) | Frequente (Selos mecânicos, rolamentos) |
| Pegada Física (Layout) | Mínima (Instalado na própria tubulação) | Máxima (Exige grande área no galpão) |
| Flexibilidade de Vazão | Sensível (Depende da velocidade do fluido) | Alta (Controlada por inversores no motor) |
O Paradoxo Tubular: O Perigo da Manutenção e Desobstrução
A promessa do misturador estático inox é o “instale e esqueça”, mas a realidade química da indústria é implacável. Processos que envolvem resinas epóxi bi-componentes, lodos de ETE ou polímeros de alta densidade podem cristalizar ou polimerizar no interior da tubulação se houver uma parada repentina no fluxo.
Quando o equipamento entope, a perda de carga eleva a pressão da linha a níveis críticos. Para desobstruir os elementos estáticos, a linha precisa ser raqueteada (isolada), drenada e aberta. É aqui que o perigo letal se manifesta.
- Risco Químico e Pressão: Tubulações retêm bolsões de gases tóxicos e fluidos corrosivos sob pressão residual. A abertura incorreta de um flange pode ejetar ácidos diretamente no rosto do mecânico.
- Ambiente Confinado (NR-33): Muitas vezes, esses misturadores estão instalados dentro de galerias subterrâneas, skids apertados ou poços de válvulas. O simples ato de descer na galeria para desmontar o tubo configura ingresso em Espaço Confinado IPVS, sujeito a bolsões de asfixia por deslocamento de oxigênio.
NR-10 e Bloqueio de Fluidos: A Barreira LOTO
Desmontar um misturador estático inox em uma linha de processo ativo exige um controle tático inegociável. O risco mecânico gerado por um acionamento acidental da bomba de recalque durante a manutenção resultaria em uma explosão de fluido químico sobre a equipe.
O protocolo de Lockout/Tagout (LOTO) é a sua primeira lei de sobrevivência:
- Energia Zero Elétrica: Os disjuntores das bombas (CCM) que alimentam a linha devem ser desligados e trancados com cadeados individuais.
- Energia Zero Hidráulica/Pneumática: As válvulas a montante e a jusante do misturador devem ser fechadas, acorrentadas e cadeadas. As válvulas de alívio devem ser abertas para purgar a pressão residual.
Checklist de Intervenção Segura (Galerias e Skids):
- Emissão da PET (Permissão de Entrada e Trabalho): Caso a intervenção ocorra em poços ou galerias, a vistoria prévia e formalização é obrigatória.
- Monitoramento 4 Gases: Medição constante do ar na galeria e na face do flange aberto para alertar sobre liberação de gases asfixiantes ou explosivos.
- EPIs de Alta Complexidade: Uso de roupas impermeáveis (nível químico apropriado) e proteção facial integral (ou ar mandado) contra jatos residuais não previstos.
A Solução Mixtura: Fluido-Dinâmica Perfeita e Lede Estratégica
A Mixtura sabe que indústrias de alta performance não podem ser engessadas. É por isso que abandonamos completamente o modelo ultrapassado de pacotes rígidos e engessados de fornecimento. Estruturamos uma lede abrangente de serviços especializados que se ajusta milimetricamente à realidade da sua vazão, perda de carga e necessidades de compliance em segurança.
Engenharia Tubo a Tubo
Calculamos o dimensionamento do seu misturador estático inox através de mecânica dos fluidos computacional (CFD). Desenhamos os elementos internos exatos para a viscosidade do seu produto, garantindo a mistura ideal com a menor perda de carga ($h_f$) possível, poupando a energia das suas bombas. Fabricamos as peças em ligas sanitárias e flanges de remoção rápida, simplificando os processos de lavagem e inspeção na linha.
Intervenção de Elite (NR-33 e NR-10)
Quando a sua linha de polímeros severos colapsar e exigir a desmontagem pesada em galerias confinadas, não exponha sua equipe de manutenção orgânica a vazamentos químicos e atmosferas letais. A nossa lede de serviços abrange intervenções de resgate e manutenção tática.
Nossos especialistas são profissionais certificados em NR-33, NR-10 e NR-35. Entramos no seu ambiente fabril munidos de ar mandado, bloqueios LOTO industriais e exaustores antifaísca. Executamos a desobstrução química da tubulação, a descontaminação do misturador estático e a reinstalação dos flanges com torque preciso. Ao terceirizar as frentes de alto risco para a Mixtura, você blinda a diretoria, foca na produção e devolve o fluxo perfeito ao seu processo.
Inteligência Estática, Operação Blindada
A transição para um misturador estático inox é o marco evolutivo de uma planta química, alimentícia ou de efluentes inteligente. Eliminar motores elétricos do processo significa abater os custos de OPEX, erradicar manutenções mecânicas preventivas e promover uma mistura em linha limpa, contínua e previsível.
Contudo, a assinatura de uma gestão verdadeiramente moderna reside na consciência de que a intervenção em tubulações industriais fechadas carrega passivos letais ocultos na química e na pressão.
Otimize o seu fluxo de fluidos com engenharia estática de elite; preserve as vidas da sua planta transferindo manutenções em ambientes confinados para o esquadrão mais preparado do mercado. A Mixtura entrega o dimensionamento exato que a sua vazão exige e a força-tarefa tática que o seu compliance necessita.
