O cenário é clássico e frustrante para qualquer Diretor Industrial ou Gerente de P&D: a equipe de engenharia química desenvolve a formulação perfeita na bancada utilizando um agitador de laboratorio. A mistura é homogênea, a viscosidade é ideal e a reação ocorre no tempo exato. No entanto, quando a ordem de produção é enviada para o chão de fábrica e o lote passa de 2 litros para 20.000 litros, o processo colapsa. O produto estratifica, os insumos decantam no fundo do reator e milhares de reais em matérias-primas são perdidos.
O abismo que separa o sucesso na bancada do fracasso na planta industrial chama-se escalonamento (ou scale-up). Transferir as condições fluído-dinâmicas de um béquer de vidro para um tanque de aço inox de grande porte é um dos desafios mais complexos da engenharia de processos. Multiplicar o volume não significa simplesmente multiplicar o tamanho das hélices ou a potência do motor.
Neste artigo profundamente técnico, vamos desbravar a ciência da agitação, entender o que diferencia os equipamentos de P&D dos misturadores industriais e, acima de tudo, encarar a dura realidade da fábrica: como manter e higienizar esses reatores gigantescos sem colocar a vida da sua equipe em risco sob o rigor da norma NR-33.
Leia também: Revestimento de fibra de vidro: Blindagem definitiva para caixas d’água industriais
O que é um agitador de laboratório?
No ecossistema de Pesquisa e Desenvolvimento (P&D), o agitador de laboratorio é um instrumento de precisão. Sua função é criar misturas, suspensões ou emulsões em pequena escala, permitindo que os químicos observem o comportamento reológico do fluido sob variáveis perfeitamente controladas de temperatura, rotação e torque.
Existem duas categorias principais na bancada:

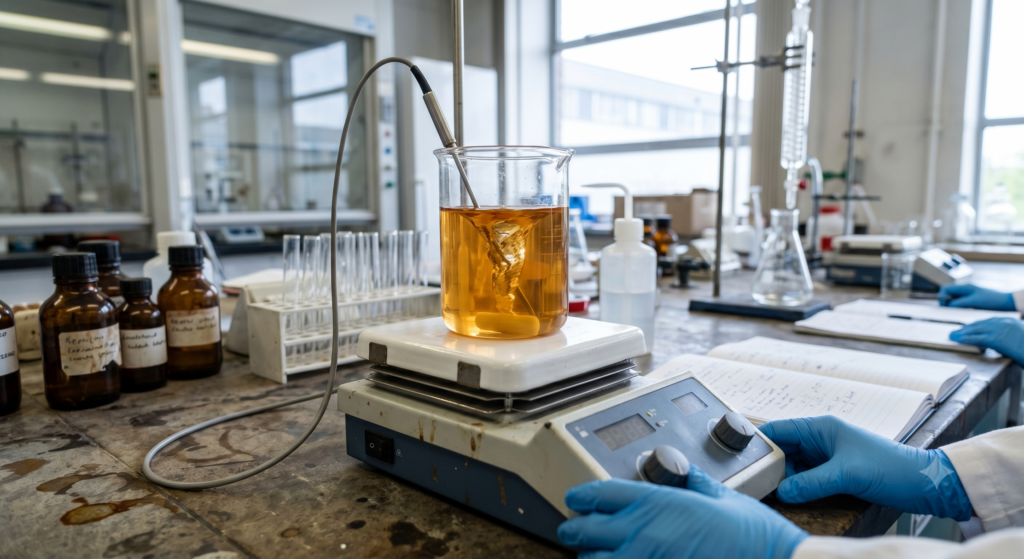

- Agitadores Magnéticos: Utilizam uma barra magnética (peixinho) dentro do recipiente, tracionada por um campo magnético rotativo na base. São excelentes para volumes muito pequenos e fluidos de baixíssima viscosidade, como soluções aquosas.

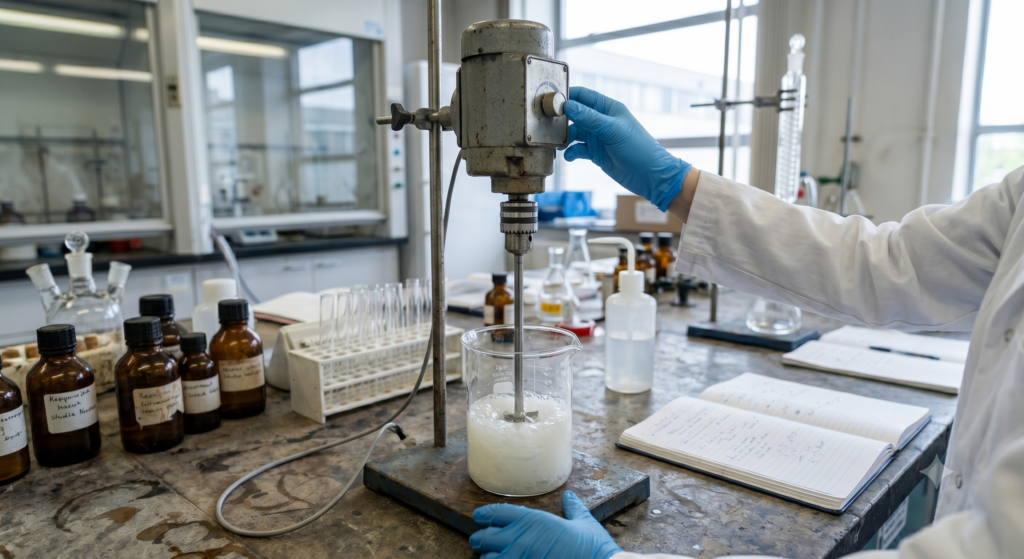

- Agitadores Mecânicos (Overhead): Equipamentos dotados de uma haste vertical, hastes intercambiáveis (hélices, turbinas, âncoras) e um motor superior. Eles simulam com maior fidelidade o que acontecerá na indústria, sendo capazes de lidar com formulações mais viscosas (como cremes, tintas e xaropes).
A grande ilusão do P&D é acreditar que a eficiência obtida no agitador de laboratorio a $1500 \text{ RPM}$ será facilmente replicada na planta. Na bancada, a perda de carga, o atrito com as paredes e a transferência de massa são mínimos. Na indústria, a física dos fluidos cobra o seu preço.
A Física do Escalonamento: Por que não basta “multiplicar por 10”?
Quando escalonamos um processo de agitação, é fisicamente impossível manter todas as variáveis constantes simultaneamente. Se você mantiver a mesma rotação (RPM) do laboratório no tanque industrial, a velocidade na ponta da pá (Tip Speed) será tão alta que o motor queimará ou o fluido sofrerá degradação severa por cisalhamento.
A engenharia utiliza números adimensionais para garantir que o regime de fluxo (laminar, de transição ou turbulento) seja replicado. O principal indicador de similaridade geométrica e fluida é o Número de Reynolds para Agitação:
$$Re = \frac{\rho \cdot N \cdot D^2}{\mu}$$
Onde $\rho$ é a densidade do fluido, $N$ é a rotação do eixo, $D$ é o diâmetro do impelidor e $\mu$ é a viscosidade dinâmica.
Além disso, para prever o consumo de energia elétrica (OPEX) do motor no reator industrial, a engenharia da Mixtura utiliza a equação de Potência ($P$), que demonstra o impacto brutal do aumento de escala:
$$P = N_p \cdot \rho \cdot N^3 \cdot D^5$$
Note que a potência exigida cresce elevada à quinta potência ($D^5$) em relação ao diâmetro do impelidor. É por isso que o escalonamento exige redutores de velocidade robustos, eixos superdimensionados e impelidores de alta eficiência hidrodinâmica para entregar o mesmo resultado da bancada sem explodir a conta de energia da fábrica.
O Abismo Operacional: Do Béquer ao Espaço Confinado
Compreender a matemática do scale-up é apenas metade da batalha. A outra metade é a dura realidade da manutenção industrial. Quando a formulação termina no agitador de laboratorio, o químico simplesmente lava o béquer na pia. Quando um lote de 20.000 litros de resina, efluente ou cosmético termina na indústria, o reator fica impregnado com borras, lodos e incrustações químicas espessas.
O sistema de lavagem automática (CIP) raramente remove 100% da sujeira pesada. Para garantir que o próximo lote não seja contaminado ou para realizar a troca de um selo mecânico, o tanque deve ser esvaziado, e a intervenção humana direta torna-se inegociável.
É neste exato segundo que a operação de P&D se transforma em um pesadelo de segurança. O reator industrial é, por definição legal, um Espaço Confinado. Os vapores residuais de solventes ou a decomposição de matéria orgânica geram gases pesados, como o letal Gás Sulfídrico (H2S), que expulsam o oxigênio respirável. Entrar no tanque para inspecionar as pás sem um protocolo tático de elite é o caminho mais rápido para a asfixia química e acidentes fatais.
Da Bancada para a Planta (Comparativo Operacional)
| Parâmetro de Processo | Agitador de Laboratório (P&D) | Reator Industrial (Fábrica) | Impacto no Chão de Fábrica |
| Volume de Mistura | $50 \text{ mL}$ a $10 \text{ Litros}$ | $500 \text{ Litros}$ a $100.000 \text{ Litros}$ | Exige controle preciso de homogeneidade. |
| Rotação do Eixo (RPM) | Altíssima ($500$ a $2000 \text{ RPM}$) | Baixa/Média ($30$ a $350 \text{ RPM}$) | Risco de cisalhamento se mal dimensionado. |
| Fonte de Alimentação | Tomada simples (110V/220V) | Painéis CCM (380V) e Redutores | Exige bloqueio energético estrito (LOTO). |
| Limpeza e Setup | Lavagem manual em pia / Autoclave | Limpeza interna pesada | Exige intervenção humana em NR-33. |
| Impacto de Falhas | Perda de tempo e amostras | Perda de milhões em lotes reprovados | Demanda engenharia de mistura de alta precisão. |
NR-33 e LOTO: Blindando a Vida durante as Paradas Técnicas
A transição de escala exige o cumprimento irrestrito das normas de segurança. O risco mecânico no reator industrial é extremo. O acionamento acidental de um motor de 50 CV por falha de automação enquanto um mecânico limpa as pás internas causaria amputação imediata.
Por isso, o protocolo de Lockout/Tagout (LOTO) sob as diretrizes da NR-10 é o pilar da sobrevivência. Os disjuntores do agitador devem ser desligados, travados com garras físicas e trancados com o cadeado individual do executor antes de abrir a escotilha superior.
Passos Inegociáveis para a Manutenção Segura do Reator:
- Emissão da PET: A Permissão de Entrada e Trabalho deve ser minunciosamente preenchida, assinada e fixada na boca de visita pelo supervisor de espaço confinado.
- Monitoramento Atmosférico Tridimensional: Medição contínua dos níveis de oxigênio (entre 19,5% e 23%) e limites de explosividade (LEL) no fundo e nas paredes do tanque.
- Exaustão Forçada: Uso de insufladores e exaustores industriais portáteis para expelir vapores químicos pesados e renovar o ar respirável da bacia.
- Vigia de Entrada Permanente: Um profissional treinado e dedicado na superfície, com visão total da equipe interna, comunicação via rádio e proibido de entrar no vaso.
- Tripé de Resgate (NR-35): Sistemas de ancoragem com guinchos redutores posicionados na boca de visita, prontos para a extração vertical imediata.
Mixtura: A Ponte Segura entre o P&D e a Produção em Massa
A Mixtura consolidou-se como a parceira estratégica das maiores indústrias porque domina as duas pontas da cadeia: traduzimos a eficiência do seu agitador de laboratorio para o reator industrial através de engenharia mecânica de alta performance e mitigamos totalmente o risco humano das suas paradas técnicas.
Engenharia de Escalonamento Inteligente
Nossos projetos nascem no departamento de engenharia fluído-dinâmica. Calculamos as taxas de cisalhamento, bombeamento e consumo de potência para garantir que o seu lote de 20.000 litros tenha a mesma qualidade da amostra de 2 litros aprovada no P&D. Nossos equipamentos utilizam eixos balanceados eletronicamente e impelidores de alto rendimento, desenhados para reduzir vibrações e maximizar o tempo de vida útil dos selos mecânicos.
Esquadrão Tático para Manutenção NR-33
Quando a produção atinge picos de sujidade e o seu reator precisa de intervenção física para raspagem técnica ou substituição de componentes mecânicos, não coloque a sua equipe orgânica na linha de frente do perigo. A divisão de serviços táticos da Mixtura assume o controle.
Nossos especialistas são 100% certificados em NR-33, NR-10 e NR-35. Entramos no seu chão de fábrica equipados com detectores de quatro gases, exaustores antifaísca e sistemas completos de resgate. Realizamos o hidrojateamento, a descontaminação química e a calibração mecânica de hélices com precisão absoluta. Contratar a Mixtura significa zerar o risco de acidentes severos, blindar o balanço financeiro e jurídico da diretoria, e devolver o seu ativo à operação com estabilidade máxima.
Engenharia Precisa e Proteção à Vida
O verdadeiro desafio de transformar a fórmula do agitador de laboratorio em receita de sucesso na indústria vai muito além da matemática do escalonamento. Envolve o dimensionamento impecável do maquinário, a garantia da eficiência energética e a visão estratégica de que todo reator gigante precisará de manutenção humana direta no futuro.
Apostar em hardware robusto e bem projetado salva seus lotes de produção; confiar as intervenções internas a uma equipe de especialistas de elite salva a vida dos seus colaboradores.
Blinde o seu processo de mistura contra falhas de escalonamento e proteja a sua planta contra os riscos ocultos do espaço confinado. A Mixtura está pronta para fornecer a precisão de engenharia que a sua planta exige e a execução tática que a segurança do seu time merece.
