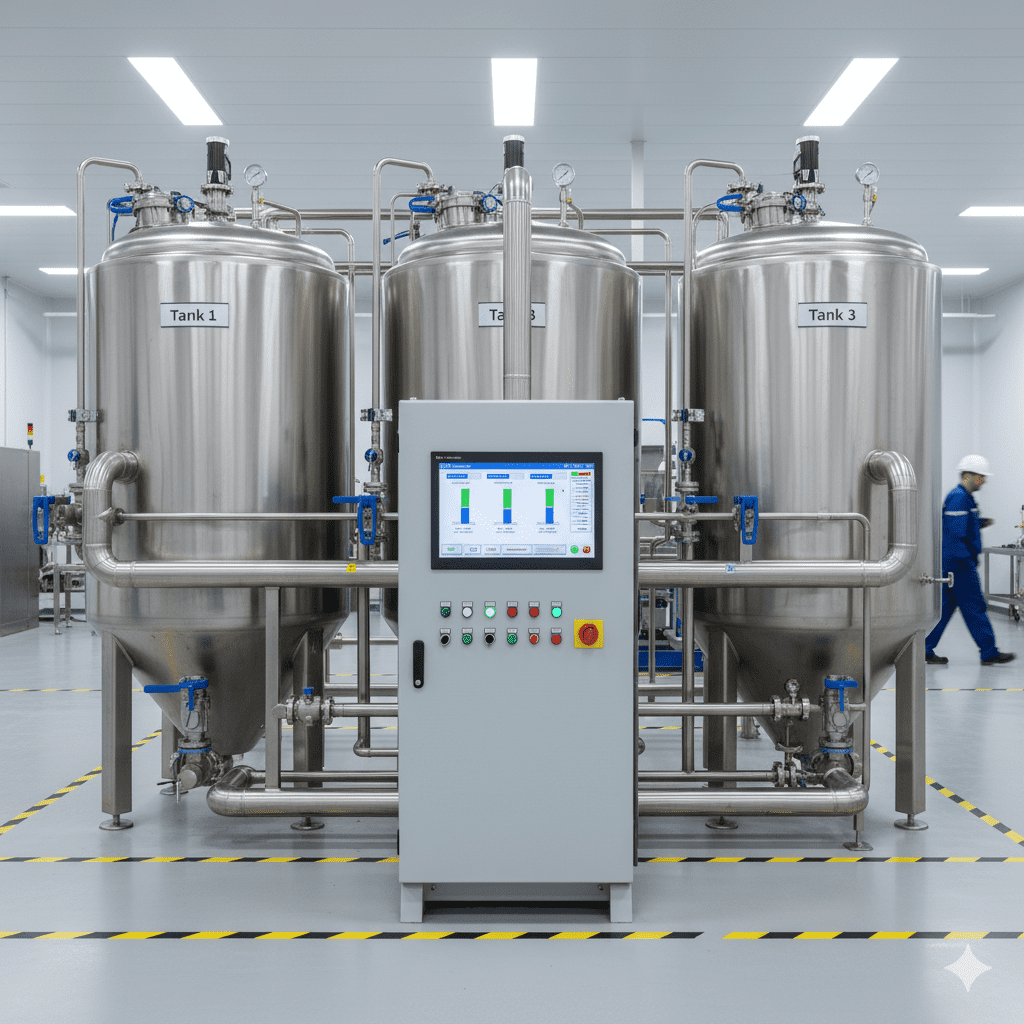

Um sistema de controle nível tanques é o sentinela silencioso da sua planta industrial. Imagine o cenário: um operador se distrai e um tanque de matéria-prima começa a transbordar. O resultado imediato é a perda de um produto caro.
Mas as consequências em cascata são muito piores: um grave risco de segurança por derramamento, a possibilidade de contaminação ambiental passível de multas severas e a parada de uma linha de produção para limpeza.
No outro extremo, um tanque de alimentação de bombas que opera até secar pode causar cavitação, destruindo selos mecânicos e rotores, o que resulta em um reparo custoso e um downtime inesperado. Um sistema de controle nível tanques confiável não é um luxo, é a tecnologia essencial que automatiza a vigilância, previne acidentes e garante a fluidez e a segurança do seu processo.
Você também pode se interessar: Sistemas Agitação Comparativo para Otimizar seu Processo Industrial
Para o engenheiro de instrumentação ou o gerente de operações, garantir que os tanques operem dentro de suas faixas seguras é uma prioridade absoluta. A dependência de visores de nível manuais ou inspeções visuais esporádicas é um método reativo e propenso a falhas humanas em um ambiente industrial dinâmico.
A automação do controle nível tanques eleva o patamar de segurança e eficiência, fornecendo dados em tempo real para o sistema de controle, acionando bombas, abrindo e fechando válvulas e gerando alarmes muito antes que um problema se torne uma crise. É a diferença entre gerenciar por suposição e gerenciar com precisão.
Decifrando as Tecnologias de Controle Nível Tanques: Qual a Ideal para Você?
Não existe uma tecnologia de medição de nível “universal”. A escolha correta depende de uma análise criteriosa do fluido (líquido, polpa, pó), das condições do processo (pressão, temperatura, agitação, espuma) e do objetivo (medição contínua ou apenas detecção de pontos específicos).
1. Sensores de Nível Pontual (Chaves de Nível): O “Sim” ou “Não”
Estes dispositivos não medem o nível de forma contínua, mas atuam como um interruptor, detectando quando o produto atinge um ponto específico. São ideais para alarmes de nível alto ou baixo e para o controle liga/desliga de bombas.
- Chave de Nível Vibratória (Diapasão): Uma haste metálica vibra em alta frequência. Quando o produto a cobre, a vibração é abafada, o que aciona o alarme. É uma tecnologia extremamente robusta, confiável e imune a espuma ou turbulência.
- Chave de Nível tipo Boia: O método mais tradicional. Uma boia flutua na superfície do líquido e aciona um interruptor mecânico ou magnético. É simples e de baixo custo, mas possui partes móveis que podem travar em líquidos muito sujos ou viscosos.
2. Sensores de Nível Contínuo (Transmissores): O “Quanto?”
Estes sensores fornecem uma leitura contínua e proporcional do nível do tanque, de 0 a 100%. São a base para um controle de processo mais fino e para o monitoramento de inventário.
- Ultrassônico: Um sensor no topo do tanque emite um pulso de ultrassom que viaja até a superfície do produto e retorna. O tempo que o eco leva para voltar é usado para calcular a distância e, consequentemente, o nível. É uma tecnologia sem contato, ótima para muitos líquidos, mas pode ser afetada por vapores densos, espuma ou turbulência excessiva.
- Radar (Sem Contato): Similar ao ultrassônico, mas utiliza micro-ondas em vez de som. As micro-ondas são virtualmente imunes a variações de temperatura, pressão, poeira e vapores, tornando o radar a tecnologia sem contato mais robusta e precisa para condições de processo desafiadoras.
- Radar de Onda Guiada (GWR): Uma sonda (cabo ou haste) é inserida no tanque e guia o pulso de micro-ondas até a superfície do produto. É extremamente preciso e não é afetado por espuma ou turbulência, pois o sinal é guiado. É uma escolha excelente para um controle nível tanques preciso em aplicações complexas.
- Hidrostático (Pressão Diferencial): Um sensor de pressão instalado no fundo do tanque mede a pressão exercida pela coluna de líquido. Sabendo a densidade do fluido, essa pressão é convertida diretamente em nível. É uma tecnologia confiável e de baixo custo, mas requer que a densidade do produto seja constante.
A Importância do Projeto Integrado: A Vantagem da Mixtura
A performance de um sensor de nível pode ser drasticamente afetada pelo projeto do tanque e do sistema de agitação. É aqui que a visão holística da Mixtura se torna um grande diferencial.
- Posicionamento Estratégico: Um sensor ultrassônico instalado diretamente acima do vórtice de um agitador fornecerá leituras falsas. Nossa equipe de engenharia projeta o tanque já prevendo a instalação da instrumentação, posicionando os bocais em locais que garantem uma leitura estável e representativa.
- Soluções para Agitação: Em processos com agitação intensa, podemos recomendar tecnologias imunes à turbulência, como o radar de onda guiada, ou projetar o tanque com quebra-ondas internos (chicanas) que acalmam a superfície na área do sensor.
- Skids Completos: Ao fornecer um skid de processo completo, a Mixtura garante a perfeita integração entre o tanque, o agitador e o sistema de controle nível tanques. Você recebe uma solução testada e com performance garantida, eliminando os riscos de integrar componentes de múltiplos fornecedores.
A tabela abaixo oferece um guia rápido para a seleção da tecnologia:
| Tecnologia | Princípio | Vantagens | Desafios |
| Chave Vibratória | Ponto / Vibração | Robusta, confiável, imune a espuma | Apenas detecção de ponto |
| Ultrassom | Contínuo / Sem Contato | Custo-benefício, fácil instalação | Afetada por vapor, espuma, vácuo |
| Radar (Sem Contato) | Contínuo / Sem Contato | Alta precisão, imune a condições do processo | Custo inicial mais elevado |
| Radar Onda Guiada | Contínuo / Com Contato | Excelente precisão, imune a espuma/turbulência | A sonda fica em contato com o produto |
| Hidrostático | Contínuo / Com Contato | Robusto, custo-benefício | Requer densidade constante do fluido |
Um sistema de controle nível tanques bem projetado é a base para a automação segura e eficiente de qualquer processo que envolva armazenamento de fluidos. É a tecnologia que permite que sua equipe foque em otimizar a produção, com a tranquilidade de saber que os níveis estão sob controle constante e confiável.
FAQ Técnico: Perguntas Frequentes sobre Controle Nível Tanques
1. O que são os alarmes de nível LALL e LAHH?
São alarmes de segurança. LALL (Level Alarm Low Low) é um alarme de nível muito baixo, para proteger bombas contra operação a seco. LAHH (Level Alarm High High) é um alarme de nível muito alto, a última linha de defesa para prevenir transbordamentos.
2. Qual a diferença entre um transmissor de nível e uma chave de nível?
Uma chave de nível é um dispositivo discreto (liga/desliga) que atua em um ponto fixo. Um transmissor de nível é um dispositivo analógico que fornece uma medição contínua (ex: de 4 a 20 mA) proporcional ao nível total do tanque.
3. Como a agitação dentro do tanque pode afetar a medição de nível?
A agitação pode criar vórtices, ondas ou espuma na superfície, o que pode confundir sensores sem contato como o ultrassom. Nesses casos, tecnologias como radar de onda guiada, chave vibratória ou o uso de tubos de calmaria são recomendados.
