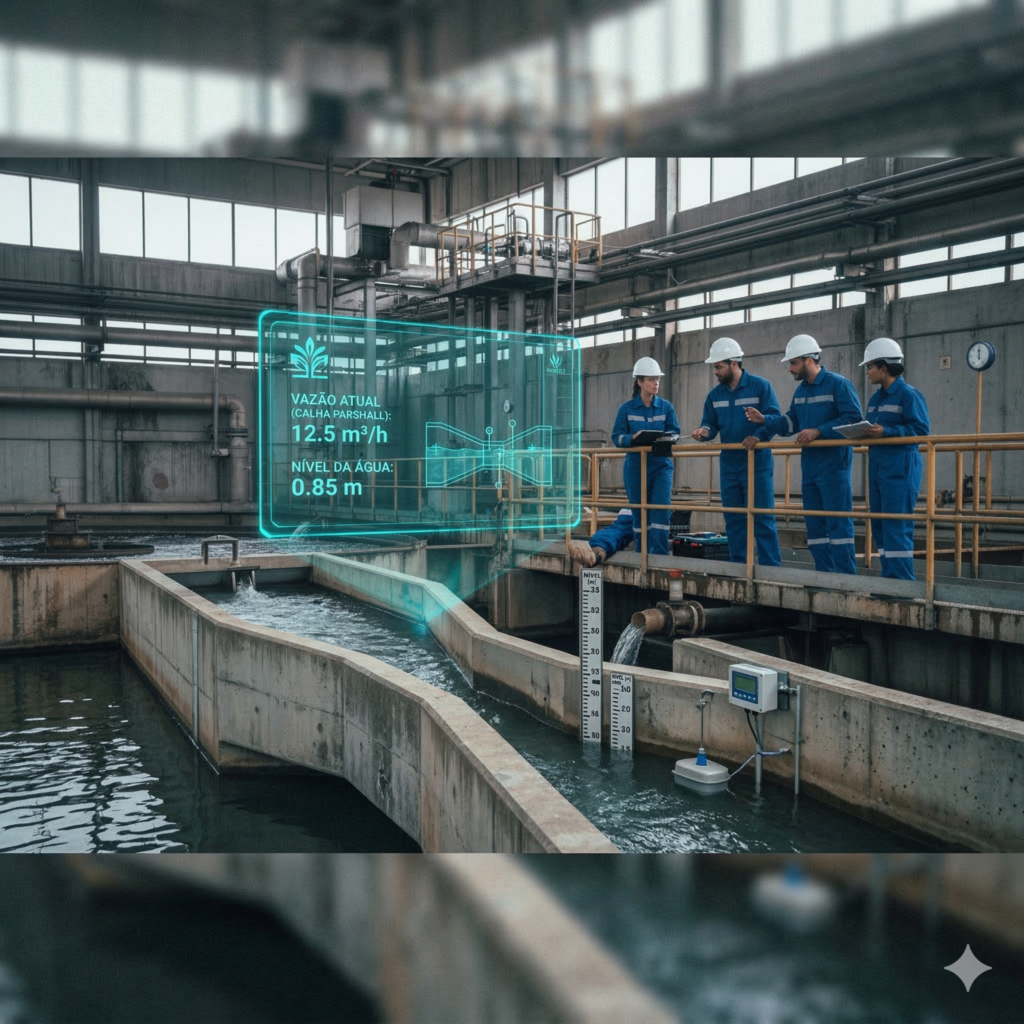

Se você atua na gestão de uma Estação de Tratamento de Água (ETA) ou de Efluentes (ETE), sabe que o saneamento é uma ciência de precisão matemática. No chão de fábrica, não há espaço para o “achismo”: cada mililitro de produto químico dosado deve corresponder exatamente ao volume de fluido que atravessa o sistema. É nesse cenário de rigor técnico que a calha parshall se consolida como o coração pulsante da medição de vazão em canais abertos.
Embora pareça um dispositivo simples à primeira vista — muitas vezes construída em fibra de vidro, concreto ou aço inoxidável — a calha parshall é uma obra-prima da engenharia hidráulica. Ela é responsável por transformar o fluxo turbulento e variável em dados confiáveis, permitindo que o Gerente de Manutenção e o Supervisor de Operações mantenham o controle total sobre a eficiência do tratamento e, consequentemente, sobre os custos operacionais da planta.
Neste artigo, vamos mergulhar no funcionamento técnico desse equipamento, entender por que ele é indispensável para a mistura rápida de químicos e, principalmente, abordar os desafios críticos de manutenção e segurança sob a ótica da NR-33. Afinal, de nada adianta um sistema preciso se a sua manutenção colocar em risco a vida da equipe.
Leia também: Guia de materiais: Qual o melhor revestimento para tanque industrial?
Anatomia e Funcionamento: A Física por trás da Calha Parshall
A calha parshall foi desenvolvida por Ralph Parshall em 1922 e, desde então, tornou-se o padrão global para a medição de vazão em regimes de fluxo livre. Mas como um canal de formato peculiar consegue medir o volume de água com tamanha exatidão? A resposta está no princípio de Venturi aplicado a canais abertos.
Basicamente, o dispositivo força a água a passar por um estrangulamento, alterando sua velocidade e nível. Essa transição permite que, ao medir apenas a altura da lâmina d’água em um ponto específico, possamos determinar a vazão instantânea através de tabelas ou fórmulas pré-definidas. Conforme diretrizes da ANA – Agência Nacional de Águas, a precisão na medição é o primeiro passo para a gestão sustentável dos recursos hídricos.
A anatomia de uma calha parshall divide-se em três seções fundamentais:
- Seção Convergente: Onde as paredes se estreitam e o fundo é plano, preparando o fluxo para a aceleração.
- Seção de Estrangulamento (Garganta): É o ponto mais estreito do dispositivo, onde o fundo apresenta uma inclinação descendente. É aqui que a mágica da física acontece.
- Seção Divergente: Onde as paredes voltam a se abrir e o fundo sobe levemente, permitindo que a água retome seu curso natural no canal de saída.
Para que serve? Medição e Mistura Rápida
A versatilidade da calha parshall é o que a torna tão onipresente em projetos de saneamento. Ela desempenha duas funções críticas que ditam a qualidade final do efluente tratado.
1. Medidor de Vazão Infalível
Diferente de medidores eletromagnéticos ou ultrassônicos que podem sofrer com a interferência de sólidos ou incrustações, a calha parshall é extremamente robusta. Ela permite o monitoramento contínuo da entrada e saída da estação, sendo essencial para o faturamento e para o controle de perdas. Segundo manuais técnicos da Sabesp, a correta calibração deste medidor é vital para o balanço hídrico industrial.
2. O Ponto da Mistura Rápida
É aqui que muitos supervisores de operação ganham eficiência: no final da garganta da calha parshall, ocorre um fenômeno chamado “ressalto hidráulico”. Esse turbilhonamento natural é o local perfeito para a aplicação de coagulantes (como o sulfato de alumínio). A energia cinética da água faz o trabalho pesado de homogeneização inicial.
Contudo, para que o tratamento seja completo, esse processo deve ser complementado em tanques subsequentes com agitadores e misturadores industriais de alta performance, como os fabricados pela Mixtura, garantindo que o floco se forme corretamente antes da decantação.
O Desafio Oculto: Manutenção e a NR-33
Aqui chegamos ao ponto que realmente tira o sono dos Gerentes de Manutenção. Embora a calha parshall seja projetada para ser autolimpante devido à alta velocidade na garganta, a realidade operacional de uma ETE é severa. O acúmulo de biofilmes, areia, gordura e detritos biológicos nos canais e tanques adjacentes é inevitável.
A limpeza desses canais e a manutenção dos sensores de nível não são tarefas simples. Muitas vezes, essas calhas estão instaladas em locais profundos, galerias subterrâneas ou conectadas a tanques de mistura de grandes dimensões. Nesses ambientes, a operação configura-se obrigatoriamente como trabalho em espaço confinado.
Trabalhar dentro ou próximo a uma calha parshall saturada de efluentes biológicos envolve riscos fatais:
- Gases Tóxicos: A decomposição de matéria orgânica libera Sulfeto de Hidrogênio ($H_2S$) e Metano ($CH_4$), gases que podem matar em segundos.
- Risco de Asfixia: A deficiência de oxigênio em galerias profundas é um perigo invisível.
- Afogamento e Quedas: O fluxo contínuo e superfícies escorregadias exigem protocolos rígidos de bloqueio e travagem.
A conformidade com a NR-33 não é apenas uma exigência legal; é a única barreira entre uma manutenção de rotina e uma tragédia ocupacional.
Tabela: Relação entre Medição de Vazão, Dosagem Química e Risco de Manutenção
| Componente | Função Principal | Impacto na Manutenção | Principal Risco (NR-33) |
| Calha Parshall | Medição de Vazão e Ressalto Hidráulico | Limpeza de sedimentos e limo nas paredes | Intoxicação por $H_2S$ em canais profundos |
| Sensores de Nível | Automação da Vazão | Calibração e limpeza de membranas | Queda de nível e exposição a vapores |
| Tanques de Mistura | Floculação e Homogeneização | Manutenção de hélices e motores | Risco de asfixia e engolfamento |
| Canais de Interligação | Transporte de Fluido | Remoção de obstruções e lodo acumulado | Atmosfera Explosiva (Metano) |
Prevenção e Engenharia Segura
Como mitigar os riscos em um ambiente tão hostil? A resposta passa por dois pilares: Engenharia de Design e Rigor Operacional. Conforme preconizado pela FUNASA, o projeto de estações de tratamento deve priorizar a facilidade de manutenção.
Na Mixtura, entendemos que um tanque industrial ou um sistema de agitação bem projetado deve prever a segurança de quem vai operá-lo. Isso inclui a instalação de bocais de inspeção adequados, sistemas de exaustão e geometrias que evitem o acúmulo excessivo de lodo em “pontos mortos”.
No entanto, mesmo com o melhor equipamento, a entrada em espaço confinado será necessária em algum momento. Para isso, os protocolos de segurança devem incluir:
- Monitoramento Atmosférico: Medição constante de gases antes e durante a entrada.
- Ventilação Forçada: Insuflação de ar limpo para garantir a respirabilidade.
- Vigias de Entrada: Profissionais treinados que nunca entram no local, mas monitoram o executante a todo o tempo.
- Equipamentos de Resgate: Tripés, guinchos e cinturões de segurança prontos para uso imediato.
Confira nossos tanques com design seguro:
SEGUIR A MIXTURA NO INSTAGRAMA Solução Mixtura: Expertise em Equipamentos e Serviços
A Mixtura não é apenas uma fabricante de tanques e misturadores industriais; somos parceiros estratégicos na continuidade da sua operação. Entendemos a complexidade de uma calha parshall e de todos os equipamentos adjacentes que compõem uma ETA ou ETE.
Nosso diferencial reside na capacidade de oferecer uma solução 360º. Fabricamos equipamentos projetados com foco na manutenibilidade e durabilidade. Mas, acima de tudo, possuímos uma equipe de elite, 100% certificada e qualificada para executar serviços de manutenção de altíssimo risco.
Ao contratar a Mixtura para a limpeza de seus canais, manutenção de agitadores ou inspeção de tanques, você transfere o risco operacional para especialistas. Nós assumimos o cumprimento rigoroso da NR-33, utilizamos os melhores detectores de gás e equipamentos de resgate do mercado, garantindo que sua planta permaneça em conformidade com as normas do Ministério do Trabalho e que sua equipe interna foque no que realmente importa: a produtividade.
Conclusão
A calha parshall é, sem dúvida, um dos dispositivos mais brilhantes e essenciais no tratamento de água e efluentes. Ela une a simplicidade da física à necessidade crítica de precisão na medição e eficiência na mistura química. Contudo, sua presença em ambientes de saneamento exige uma vigilância constante sobre a segurança operacional.
Lembre-se: medir a vazão corretamente é o que garante a qualidade da sua água e a saúde do seu faturamento; mas realizar a manutenção dessas estruturas com especialistas em NR-33 é o que garante a vida dos seus colaboradores e o futuro do seu negócio. Não arrisque o seu CNPJ com intervenções amadoras em espaços confinados. Confie em quem fabrica e mantém a engenharia industrial brasileira com segurança absoluta.
