No universo complexo da engenharia de processos, a transformação da matéria-prima em um produto final de alto valor agregado raramente acontece de forma estática. Seja na formulação de um xarope farmacêutico, na produção de tintas automotivas, no processamento de laticínios ou no tratamento de efluentes sanitários, os fluidos precisam interagir. É nesse cenário de movimento e transformação que a dupla agitador e misturador se consagra como o coração pulsante de qualquer planta fabril moderna.
Embora muitas vezes os termos sejam usados como sinônimos no dia a dia do chão de fábrica, compreender a fundo a mecânica, a fluidodinâmica e o propósito estrutural desses maquinários é o primeiro passo para otimizar o seu processo produtivo. Um equipamento mal dimensionado não apenas desperdiça energia elétrica, como pode arruinar lotes inteiros de produção por falta de homogeneidade.
Neste guia completo, estruturado com uma linguagem institucional, amigável e profundamente didática, vamos desmistificar o funcionamento dessas máquinas, explorar a física dos fluidos e demonstrar como a escolha correta aliada a uma manutenção segura pode elevar o padrão de qualidade e a rentabilidade da sua indústria.
Agitar versus Misturar: Entendendo a Diferença Conceitual
Antes de mergulharmos nas especificações técnicas, é importante alinhar os conceitos. Na engenharia química e mecânica, existe uma diferença sutil, porém vital, entre as duas ações executadas por um agitador e misturador:
- A Agitação: Refere-se especificamente ao ato de induzir movimento em um material dentro de um reservatório. O objetivo da agitação pode ser simplesmente manter um fluido em circulação para evitar que ele congele, manter partículas sólidas suspensas (evitando que areia ou lodo afundem) ou melhorar a transferência de calor nas paredes de um tanque encamisado.
- A Mistura: É um conceito mais profundo. A mistura é a consequência desejada da agitação quando o objetivo é combinar duas ou mais substâncias (líquido-líquido, líquido-sólido ou líquido-gás) até que elas se tornem uma massa homogênea, ou seja, com propriedades iguais em qualquer ponto do tanque.
Portanto, todo misturador é essencialmente um agitador, mas o design do impelidor (a hélice ou pá) dita se a máquina será eficiente em apenas movimentar a água ou se terá a capacidade de triturar, dispersar e homogeneizar reagentes complexos.

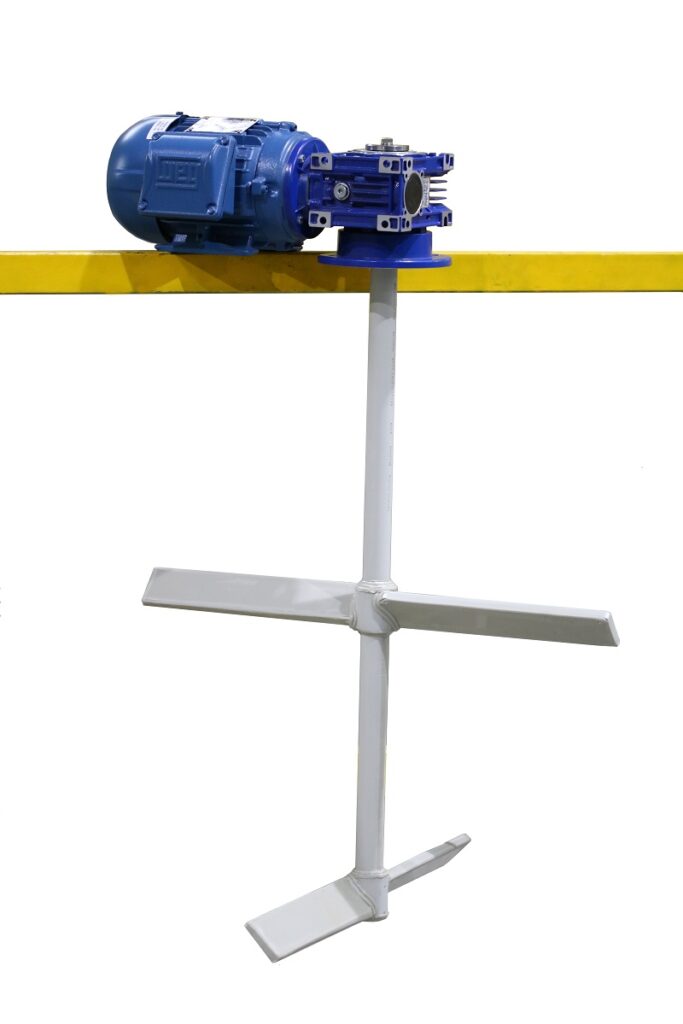

A Anatomia de um Equipamento de Alta Performance
Para que um agitador e misturador suporte o regime de trabalho severo da indústria (muitas vezes operando 24 horas por dia, 7 dias por semana), ele precisa ser construído com maestria mecânica. A máquina é dividida em três componentes vitais:
- O Sistema de Acionamento (Motor e Redutor): O motor elétrico converte energia elétrica em energia mecânica rotativa. No entanto, motores giram muito rápido (frequentemente a 1750 RPM). Para a vasta maioria dos processos, precisamos de força (torque) e não de velocidade extrema. O motoredutor é o conjunto de engrenagens responsável por reduzir essa velocidade e multiplicar a força, garantindo que o eixo consiga girar fluidos densos sem queimar o motor.
- O Eixo de Transmissão: Fabricado em ligas nobres (como o Aço Inox 304 ou 316L), o eixo é a ponte entre o redutor e o fluido. Ele deve ser projetado com espessura e comprimento exatos para evitar a “velocidade crítica” — um fenômeno de ressonância que faz o eixo vibrar violentamente, podendo romper rolamentos e selos mecânicos.
- O Impelidor (Hélice, Turbina ou Pá): É o elemento de contato. A geometria do impelidor define o padrão de fluxo e a eficiência da mistura, sendo a parte mais customizável de todo o equipamento.
A Matemática da Fluidodinâmica e os Padrões de Fluxo
Para que a mistura seja eficiente, a engenharia não trabalha com suposições, mas com o cálculo rigoroso da dinâmica dos fluidos. O comportamento do fluido dentro do tanque é classificado pelo Número de Reynolds ($Re$), que indica se o fluxo será calmo (laminar) ou caótico e excelente para misturas (turbulento):
$$Re = \frac{\rho \cdot N \cdot D^2}{\mu}$$
Onde:
- $\rho$ (rho) é a densidade do fluido.
- $N$ é a rotação do impelidor.
- $D$ é o diâmetro da hélice.
- $\mu$ (mu) é a viscosidade dinâmica.
Quando projetamos um agitador e misturador, buscamos criar padrões de fluxo que vençam a viscosidade ($\mu$) e movimentem todo o volume do tanque. Existem três fluxos principais gerados pelos impelidores:
- Fluxo Axial: O líquido é empurrado paralelamente ao eixo (geralmente para o fundo do tanque). É o fluxo primário de hélices navais e perfis Hydrofoil. Ideal para homogeneizar efluentes, suspender sólidos e misturar líquidos de baixa e média viscosidade com altíssima economia de energia.
- Fluxo Radial: O impelidor (como a turbina Rushton) expulsa o líquido horizontalmente contra as paredes do tanque. Essa colisão cria alto cisalhamento (corte). É o fluxo perfeito para dispersar gases em líquidos (aeração) ou criar emulsões (como misturar água e óleo na produção de maionese).
- Fluxo Tangencial: O líquido apenas gira em volta do eixo. É um fluxo geralmente indesejado, pois cria um grande redemoinho (vórtice) no centro, mas não mistura as camadas de cima com as de baixo. Para evitar isso, os tanques devem ser equipados com chicanas (defletores ou quebra-ondas) instaladas nas paredes.
Escolhendo a Tecnologia Certa para o Seu Processo
Para facilitar a visualização da melhor solução para o seu processo, preparamos uma tabela que relaciona a viscosidade do seu produto com o tipo ideal de agitador e misturador:
| Tipo de Impelidor | Nível de Cisalhamento (Corte) | Indicação de Viscosidade | Aplicação Comum na Indústria |
| Perfil Hydrofoil (Axial) | Muito Baixo | Baixa (até 1.500 cP) | Tratamento de Água (ETA/ETE), preparo de sucos, diluição de reagentes leves. |
| Turbina de Pás Inclinadas | Médio | Média (até 10.000 cP) | Mistura de óleos, cosméticos, xaropes, floculação e processos de transferência de calor. |
| Disco Cowles (Dispersor) | Extremo | Média/Alta | Indústria de tintas, vernizes, dispersão de pigmentos e quebra de aglomerados de pó. |
| Âncora / Fita Helicoidal | Baixo (Focado em arrasto) | Altíssima (acima de 50.000 cP) | Massas, cremes pesados, polímeros, pastas e resinas colantes (raspa a parede do tanque). |
O Impacto Operacional: CAPEX x OPEX
Um dos maiores erros que gestores cometem ao investir em um sistema de agitação é olhar apenas para o custo inicial de compra (CAPEX). Um agitador e misturador mal dimensionado — por exemplo, usar uma turbina radial pesada onde uma hélice axial leve já seria suficiente — forçará o motor a consumir muito mais energia elétrica para realizar o mesmo trabalho.
Como essas máquinas operam continuamente, o custo da energia elétrica (OPEX) ao longo de um ano pode facilmente superar o valor da própria máquina. Projetar o impelidor exato para o volume do tanque e a viscosidade do fluido é a garantia técnica de que a sua planta terá a máxima produtividade com a menor conta de luz possível. A engenharia consultiva é, antes de tudo, uma ferramenta de proteção financeira.
Manutenção e Segurança Ocupacional (NR-33 e NR-10)
Um maquinário robusto e bem dimensionado requer manutenções preventivas muito espaçadas, focadas geralmente em trocas de óleo do redutor, lubrificação de mancais ou substituição preventiva do selo mecânico. No entanto, quando falamos do lado úmido do equipamento (as pás e o eixo que ficam dentro do reservatório), a manutenção exige atenção máxima aos protocolos de segurança.
Toda vez que o tanque precisa ser esvaziado para higienização de entressafra, remoção de incrustações nas hélices ou inspeção visual das soldas, o espaço interno é configurado como um Espaço Confinado. O acesso a esses ambientes exige o cumprimento inegociável da Norma Regulamentadora 33 (NR-33).
Para que a manutenção ocorra preservando a integridade física de todos os colaboradores, os seguintes passos são obrigatórios:
- Isolamento de Energias (LOTO): Antes da emissão de qualquer permissão de trabalho, o painel elétrico correspondente ao motor do agitador deve ser desligado, trancado com cadeado e etiquetado (cumprindo também a NR-10). Isso zera o risco de a hélice girar acidentalmente com um trabalhador no interior.
- Monitoramento Atmosférico: O uso contínuo de detectores multigás antes e durante a atividade é indispensável. O processo anterior pode ter deixado gases inflamáveis ou asfixiantes retidos no fundo do reator.
- Ventilação e Resgate: A operação demanda exaustores industriais para renovar o ar, e a equipe deve estar munida de cintos de segurança fixados a linhas de vida e tripés, operados por um Vigia que permanece 100% do tempo focado na segurança de quem está dentro do tanque.
A Mixtura como sua Parceira Estratégica e Consultiva
Sabemos que equilibrar as equações complexas da fluidodinâmica com o orçamento da empresa e os rigores das normas de segurança é um fardo pesado para a gestão de qualquer planta. É por isso que a Mixtura se posiciona ao seu lado, não apenas como uma fornecedora, mas como o seu braço direito em engenharia consultiva e serviços táticos.
Nós não trabalhamos com equipamentos engessados de prateleira. Estudamos o seu processo de mistura, compreendemos as particularidades reológicas do seu fluido e o comportamento químico da sua formulação para desenhar e fabricar o agitador e misturador perfeito. Seja em Inox 316L com polimento sanitário para a indústria farmacêutica ou com revestimentos poliméricos ultra-resistentes para reatores de lixiviação ácida, nós entregamos a solução que a sua química exige.
Além disso, entendemos as dores operacionais e os riscos associados à manutenção desses grandes tanques. Para isso, oferecemos uma divisão especializada, composta por profissionais de elite rigorosamente treinados e certificados nas normas de segurança vitais (NR-33, NR-35, NR-10).
Quando a sua fábrica demandar uma intervenção em espaços confinados, higienização severa, testes de vibração ou troca de eixos e hélices submersas, você pode terceirizar esse desafio conosco. Nós assumimos o risco operacional, ingressando no seu canteiro com equipamentos de resgate de última geração e precisão técnica. Dessa forma, nós protegemos os seus colaboradores, garantimos a integridade do seu maquinário e mantemos o seu processo girando com qualidade incontestável.
